采購時如何確定金屬波紋補償器的補償方式？

來源：河北偉業波紋管發布時間：2022/6/26 8:58:33

客戶在采購金屬波紋補償器時需要提供的管架設置和受力計算，或根據管線的設計溫度、設計壓力、疲勞壽命選擇適合此管線的波紋管補償器，但一個金屬膨脹節的額定位移是有限的，選用不同類型的金屬膨脹節和不同的布置方式，其補償能力也是不同的。偉業波紋管公司技術小編帶您了解下金屬波紋補償器的補償方式到底是什么類型的？

不同管線以及不同波紋補償器的補償方式不同

管線類型	波紋補償器選型	說明	補償方式
直管段	軸向內壓式波紋補償器外壓式波紋補償器	直管段兩端設置固定支架	軸向軸向
L型管線	單式鉸鏈型金屬膨脹節 復式鉸鏈波紋補償器大拉桿橫向波紋管補償器曲管壓力平衡型波紋補償器復式自由型金屬膨脹節	當選用的波紋補償器為無約束型時，需要設置不同類型的管道固定支架。	角向角向、橫向橫向軸向、橫向合并軸向、橫向合并
平面Z型	單式鉸鏈型波紋補償器復式鉸鏈波紋管補償器復式拉桿型金屬膨脹節 軸向內壓式波紋管補償器	2-3個波紋管補償器組合使用	角向角向、橫向橫向軸向
立體Z型	單式萬向鉸鏈波紋補償器復式萬向鉸鏈型膨脹節 橫向大拉桿波紋管補償器	又叫三維管道，多個金屬膨脹節組合使用	橫向、角向合并橫向、角向合并橫向
Π型管段	單式鉸鏈型金屬膨脹節 復式鉸鏈波紋補償器大拉桿橫向波紋管補償器曲管壓力平衡型波紋補償器	當選用的波紋補償器為無約束型時，需要設置不同類型的管道固定支架	角向角向、橫向橫向軸向、橫向合并

以上即為偉業技術小編為設計院以及廣大客戶朋友整理的不同管線以及不同波紋補償器的補償方式，方便接下來各位對于波紋補償器的設計、選型以及安裝使用。

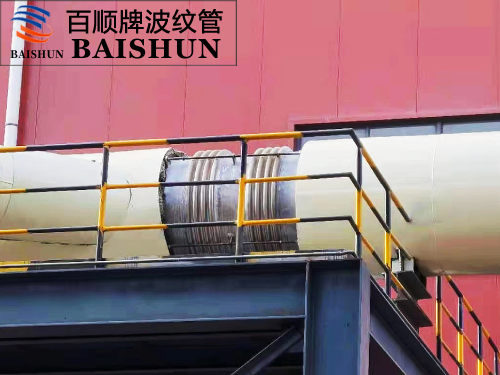

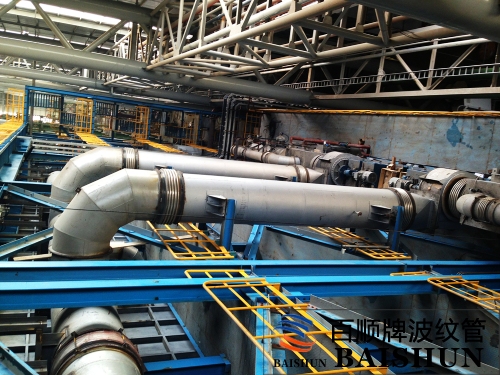

不同管線波紋補償器的現場安裝圖集

河北偉業波紋管公司設計生產波紋管補償器，非金屬膨脹節等產品已有30余年，我們始終堅信一_流的技術，過硬的產品才是企業生存立命之根本。“百順牌”波紋補償器榮獲2020-2023年河北省4A級“河北有品牌產品”。一次合作，終身朋友！我們會以專_業的團隊、優_越的技術、真誠的態度、過硬的產品、誠信的服務來迎接每一位客戶朋友！服務熱線：0317-8184517 8185517 8194444
