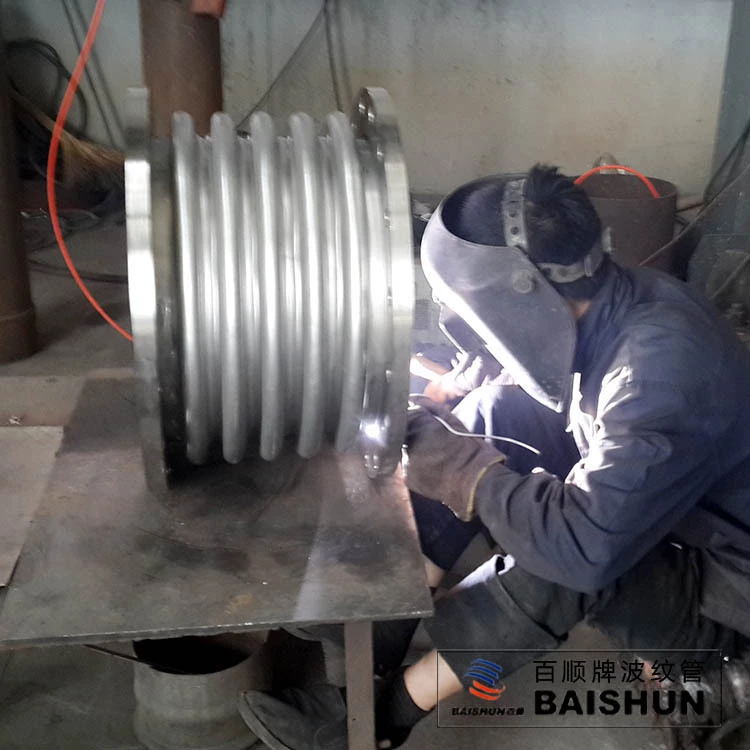

客戶在接收波紋補(bǔ)償器這個(gè)產(chǎn)品的時(shí)候，如何檢查波紋補(bǔ)償器的焊接外觀呢，因?yàn)楹附拥牟课皇墙?jīng)常容易出現(xiàn)問題的部位，所以對于波紋補(bǔ)償器焊接部位的檢查是非常必要的。

 一、可以用眼觀察，看是否有氣孔、殘留的焊渣；

二、做焊縫探傷不僅可以檢驗(yàn)焊縫的質(zhì)量還可以測出焊縫的高度是zui有效的檢驗(yàn)方法。焊縫探傷標(biāo)準(zhǔn)：　一、Ⅰ、Ⅱ級(jí)焊縫_經(jīng)探傷檢驗(yàn)，并應(yīng)符合設(shè)計(jì)要求和施工及驗(yàn)收規(guī)范的規(guī)定，檢查焊縫探傷報(bào)告?！《ⅱ?、Ⅱ級(jí)焊縫不得有裂紋、焊瘤、燒穿、弧坑等缺陷。Ⅱ級(jí)焊縫不得有表面氣孔、夾渣、弧坑、裂紋、電弧擦傷等缺陷，且Ⅰ級(jí)焊縫不得有咬邊、未焊滿等缺陷。

　三、焊縫外形均勻，焊道與焊道、焊道與基本金屬之間過渡平滑，焊渣和飛濺物_干凈。

四、表面氣孔：①Ⅰ、Ⅱ級(jí)焊縫不允許；Ⅲ級(jí)焊縫每50mm 長度焊縫內(nèi)允許直徑≤0.4t；且≤3mm 氣孔2 個(gè)；氣孔間距≤6 倍孔徑。 4.2.3 咬邊：Ⅰ級(jí)焊縫不允許。②Ⅱ級(jí)焊縫：咬邊深度≤0.05t，且≤0.5mm，連續(xù)長度≤100mm，且兩側(cè)咬邊總長≤10%焊縫長度。③Ⅲ級(jí)焊縫：咬邊深度≤0.lt，且≤lmm。
